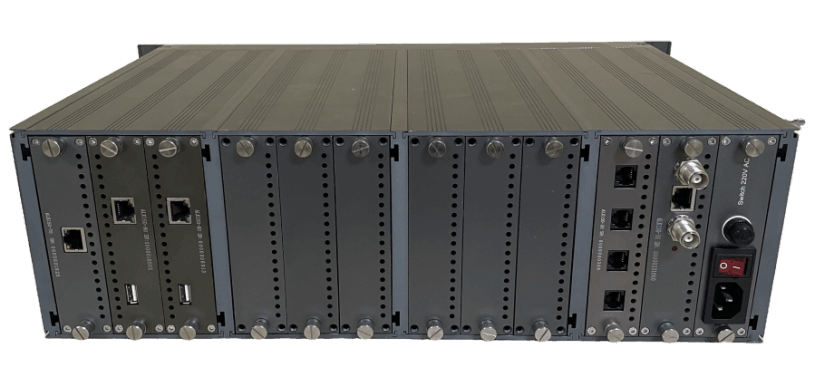

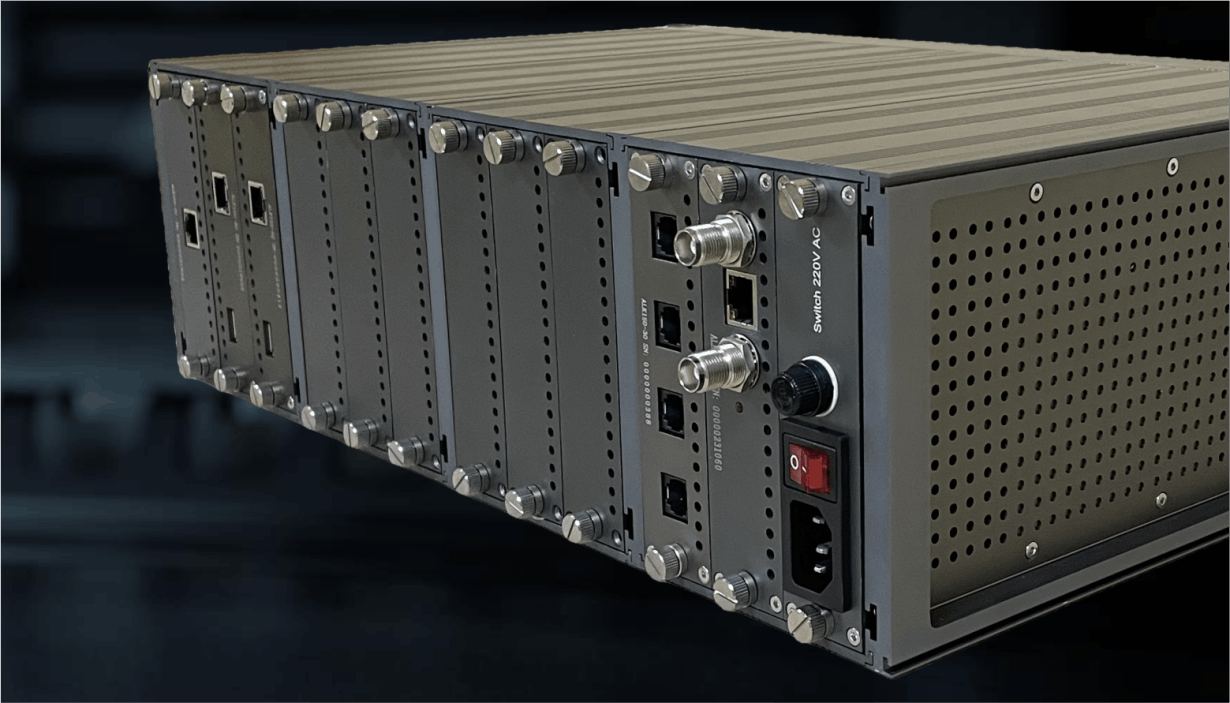

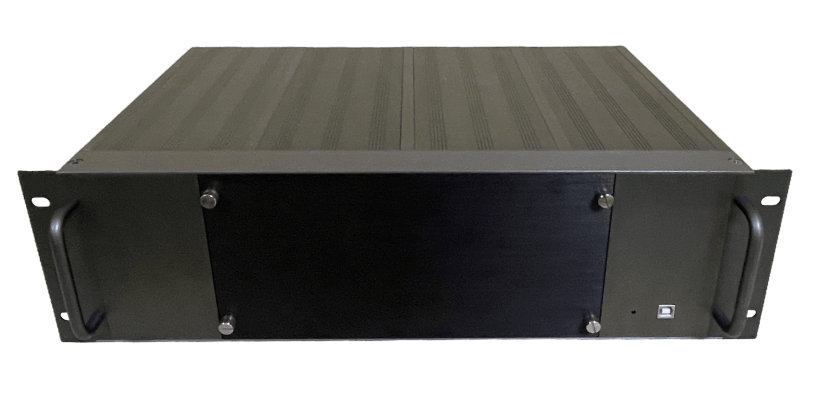

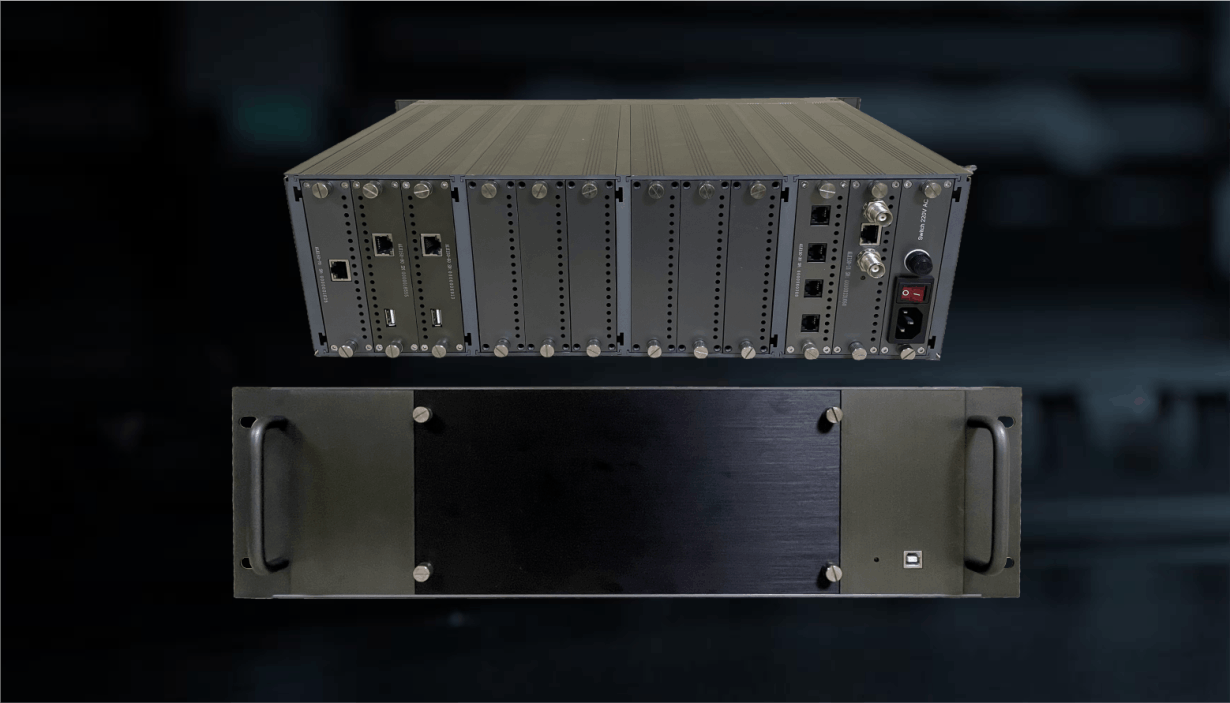

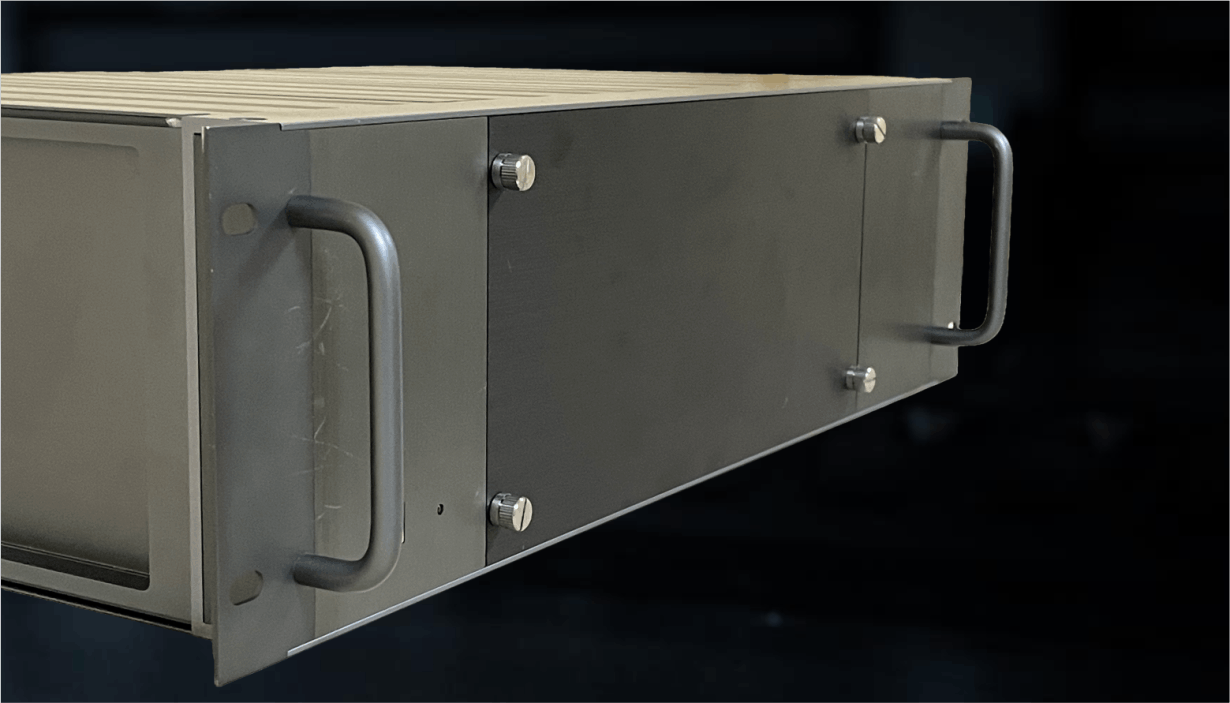

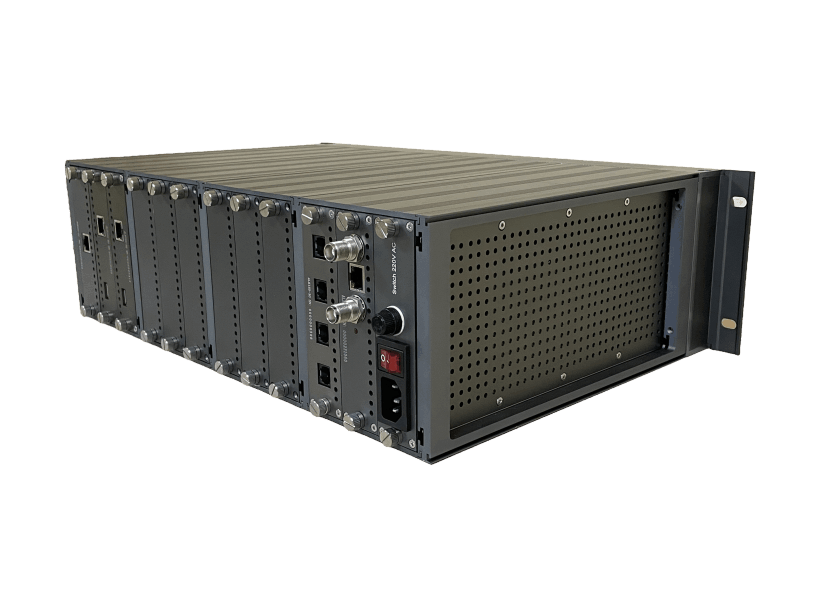

Контроллер базовых станций SIBС-48/220

Общая информация

Контроллер базовых станций SIBС представляет собой элемент сети, обеспечивающий связь между ретрансляторами, внешними сетями, станциями диспетчера и компьютерами обслуживания, находящимися в его сегменте. Связь с ретрансляторами, станциями диспетчера и компьютерами обслуживания обеспечивается по протоколу IP, связь с внешними сетями либо по IP, либо через аналоговые окончания, в зависимости от типа внешней сети и интерфейсного модуля.

SIBC соответствует техническим условиям и предназначен для работы в составе систем подвижной радиосвязи стандарта DMR или автономного функционирования

Контроллер обеспечивает передачу всех типов данных DMR, инкапсулированных в IP-пакеты, между элементами сети радиосвязи, а также внешними сетями, и преобразование типов протоколов и интерфейсов там, где это необходимо

SIBC обнаруживает неисправность входящих в его состав блоков и модулей и способен передавать статусную информацию на компьютер управления сетью. Контроллер обеспечивает возможность круглосуточной эксплуатации при условии его размещения в закрытых помещениях, оборудованных средствами отопления, вентиляции и кондиционирования. Соединение с ретрансляторами, компьютером управления сетью, станцией диспетчера, компьютером регистрации речевых переговоров и контроллерами других сегментов сети осуществляется по интерфейсу Ethernet 10/100. Соединение с телефонной сетью осуществляется по аналоговому стыку FXO (поддерживается до 4х двухпроводных линий).

Контроллер поставляется в двух вариантах:

ВИУР.465235.012-01

Контроллер базовых станций SIBС, модуль питание 220В AC

ВИУР.465235.012

Контроллер базовых станций SIBС, модуль питание 48В DC

Модули возможной комплектации

Комплектация может варьироваться по техническому заданию заказчика:

  • Модуль интерфейса к компьютеру управления сетью SIBC-MSI
  • Модуль интерфейса к ретрансляторам SIBC-BSI
  • Модуль интерфейса к комплексу станции диспетчера SIBC-DSI
  • Модуль интерфейса телефонной сети PSTN 4×FXO
  • Модуль межкластерного интерфейса SIBC-ISI
  • Модуль питания SIBC-PSU-48
  • Модуль питания SIBC-PSU-220/li>
  • Модуль интерфейса к комплексу регистрации речевых переговоров
Основные функции
  • Передачу потоковых данных между ретрансляторами
  • Передачу потоковых данных между внешними сетями, системами и ретрансляторами
  • Конвертация протоколов передачи данных
  • Организация аналогового интерфейса к телефонным сетям

Технические характеристики и спецификация

Параметр:Значение:
Размеры (ВхШхГ)485 x 133 x 335мм
Вес, не более
12 кг
Общее количество отсеков под модули12
Максимальное количество обслуживаемых ретрансляторов42
Напряжение питанияминус 48В (пост. тока), 220В (пер.ток)
Потребляемая мощностьдо 100 Вт
Интерфейс линии связи с сетевыми элементамиEthernet 10/100
Интерфейс к телефонной сети (PSTN/PABX)4xFXO
Температура эксплуатацииот +5 до +40 °С

Модули SIBC и их описание

Модуль питания

Модуль питания обеспечивает преобразование входного напряжения в напряжения, необходимые для питания составных частей контроллера и его стабилизацию. Модуль является обязательным. Для реализации резервирования возможна установка двух модулей питания.

Модуль интерфейса к ретранслятору SIBC-BSI

Модуль предназначен для обмена данными с ретрансляторами по протоколу IP. Один модуль обслуживает до 7 ретрансляторов

Модуль интерфейса к компьютеру управления сетью SIBC-MSI

Модуль обеспечивает связь с компьютером управления сетью или компьютером обслуживания по протоколу IP

Модуль интерфейса к комплексу станции диспетчера SIBC-DSI

Модуль обеспечивает связь со станцией диспетчера и транскодирование голосовых данных

Модуль интерфейса PSTN 4 FXO

Модуль обеспечивает соединение с телефонной сетью по аналоговому стыку. Один модуль поддерживает до 4х каналов

Модуль межкластерного интерфейса SIBC-ISI

Модуль обеспечивает связь с другими контроллерами БС по протоколу IP

Модуль интерфейса к комплексу регистрации речевых переговоров

обеспечивает передачу всех данных, проходящих через контроллер, на компьютер регистрации речевых переговоров по протоколу IP.
